自动曝光是什么？

场景里有的地方很亮，有的地方很暗

显示器能显示的亮度范围很有限

自动曝光就是：每帧看看画面整体有多亮，算出一个「曝光倍数」，把整张图统一调亮或调暗，让画面看起来舒服——类似人眼从暗处走到亮处会眯眼、从亮处进暗处会慢慢看清

游戏里也叫 Eye Adaptation（眼睛适应）

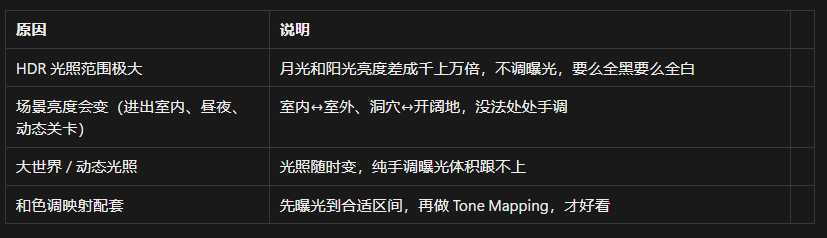

为什么需要？

场景亮度会变（进出室内、昼夜、动态关卡）。自动曝光要模拟眼睛对光线变化的反应，并选出「合适」的曝光。难点在于：什么叫合适——按太阳、按阴影，还是折中？画面该正常、欠曝还是过曝？这没有唯一答案，所以有人干脆手动定曝光

如何实现?

核心算法

自动曝光目前分为两种做法，但核心算法都是一样的，如下：

  • 量：这一帧有多亮
    • 每个pixel计算luminance
    • 计算所有luminance的平均值，得到一个平均亮度 L_avg
  • 比：离“该有多亮”差几档
    • 摄影里把 18% 灰（0.18）当成正确曝光的中灰，需要计算一个系数ExposureScale，使得ExposureScale * L_{avg} = 0.18
    • 人眼/相机用 档（EV） 想这件事，一档就是乘/除 2：EV = log₂(L_{avg})
  • 调：给美术额外参数
    • 夹紧（Min / Max）：平均亮度只允许落在一个范围内
    • 曝光补偿 EV（Exposure Compensation）：美术手动调节亮度档位
  • 用：每个像素颜色乘上ExposureScale

新派和老牌做法只在”量”上不同

老派做法

在”量”上，老派做法将所有luminance都纳入考虑，通过不断降采样，最终降采样一个数，这个数即为ExposureScale

新式做法

在”量”上，新式做法也将所有luminance都纳入考虑，但这些luminance会放入直方图按挡位划分，挡位外的(极亮、极暗)排除，剩下的加权平均，得到ExposureScale

  • 中心加权

    画面中心更重要，可只测中心圆，或给中心像素更大权重

  • 直方图

    小块极亮/极暗会拖垮简单平均；直方图可近似按「主导亮度」或中位数来适应。64 个 log2 档可盖约 16 EV，128 档可盖现实几乎全部曝光范围。建完后可丢掉大量最暗像素（约 50%–80%）和少量最亮像素（约 2%–20%），用中间部分求平均，曝光更稳

  • 滑动直方图 / 预曝光

    用上一帧曝光先乘回 HDR 缓冲，方便用 R11G11B10 等格式存 HDR 而不丢精度（Valve 也做过类似预曝光）

  • 曝光补偿曲线

    纯自动会把暗室和开窗后的亮室都拉成差不多亮，但我们更希望：暗环境最终画面偏暗，亮环境偏亮

    因此 Krawczyk 拟合过 key 随亮度变化的曲线；游戏里可以自己定函数，或让美术调 1D 查找表

  • 按照度适应，而不是按最终像素亮度

    只看最终亮度时，白墙和黑墙经曝光后可能看起来差不多。Hoffmann 建议按「照到表面的光」（illuminance）适应，材质反射率就不掺和进来；镜面也能少干扰。天空盒怎么进测光要单独定，并常给天空手工曝光补偿

自动曝光管线

记住，需要在Tonemap前，进行自动曝光

预曝光

  • 什么是预曝光

    在后处理前，计算Scene Color光照时，乘上预曝光缩放系数

  • 为什么需要预曝光

    Scene Color RT格式一般为R16G16B16A16_FLOAT，这样的精度看似较高，但对于自动曝光来说是有不足的，因为R16G16B16A16_FLOAT的精度只支持3-4位有效数字

    • R16G16B16A16_FLOAT如何表示数字？

      再继续下去之前，先看看半精度是如何表示数字的

      • R16G16B16A16_FLOAT使用± 1.xxxxxxxxxx × 2^档来表示（注意，小数点后的是二进制），其中小数点后有十位，这意味着每一档小数点的精度是1024

        来看一个例子就知道了，4096表示为1 x 2^12

        下一档是1x2^13 = 8192，在4096-8192间，有4096个数，但小数点后的精度是1024，这意味着，这种情况下每四个数，由小数点后一位表示

    若是处于很暗的室内，计算得到的曝光系数很低，比如0.00005，这种情况下得到的值为0，那么就是全黑，阴影层次将消失；若处于很亮的室外，计算得到的曝光系数很高，比如8000，那么层次过渡会非常差，因为8000挡位下，每四个数，由小数点后一位表示

  • 如何实现预曝光

    核心问题：如何计算预曝光？

    每次计算完曝光系数时，记录这一系数作为预曝光系数，传回CPU，下次计算Scene Color Lighting时，使用该预曝光系数

    若是第一次计算Scene Color Lighting，预曝光系数设为1

    需要注意，因为应用了预曝光系数，所以需要在计算曝光系数里，计算亮度时，乘上one over 预曝光系数，避免受到影响

时间平滑

  • 什么是时间平滑

    从暗处走到亮处，亮度从暗到亮一点点的平滑

  • 为什么需要时间平滑

    • 防止亮度突变
    • 模拟现实中从暗到明/从明到暗，眼睛的变化
  • 如何实现
    • 计算当前帧计算的亮度档位（平均亮度与中灰0.18的比值）
    • 上一帧的亮度档位计算差值

      根据大于/小于0，判断是从暗到明/从明到暗（因为两个方向的速度是不一样的）

    • 不断基于差值，插值平滑

      物理上眼睛的变化，是一开始快后面慢，因此时间平滑也需要模拟这一现象

      先线性，后指数
